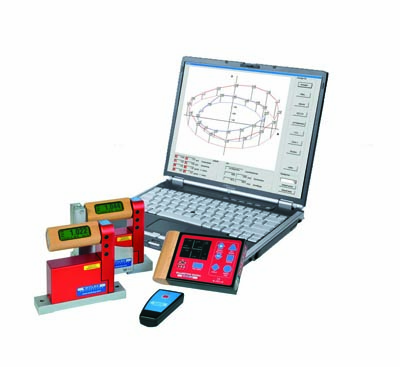

眾所周知，機床導軌是機床精度、機床剛性及機床耐久的重要指標之一。 機床還未組裝前，就需要對組成部件檢測，具體主要有檢測機床導軌的平行度、直線度、垂直度以及工作臺的平面度等等。?一個軸向運動，包含七項精度：線性位移、垂直面的直線度、水平面的直線度、滾動角、俯仰角、偏擺角和對其他軸的垂直度?？傃b工作就是對這些誤差進行修正，手段就是對導軌進行反復測量、鏟刮、研磨或其他機加工等手段。測量手段常選擇水平儀、微測表與平尺及角尺的組合、光學自準直儀、激光干涉儀。一個合格的裝配工，要能熟練掌握上述工具中的兩種。然后，對檢測出的誤差進行修正，這不是個搭積木的活。 Roll：滾動 精密機床行業導軌幾何精度測量應用 pitch：俯仰 精密機床行業導軌幾何精度測量應用 yaw：偏擺 精密機床行業導軌幾何精度測量應用 對于目前精密機床行業的幾何精度測量，Wyler藍牙電子水平儀以實現機床的測量，主要有以下幾個特點： 1.該水平儀體積小巧，操作方便，讀數簡單快捷； 2測量精度較高，靈敏度可達到0.001mm/m，特別適用于小角度測量、直線度測量、平面度測量、垂直度測量，機床幾何誤差測量等。 3.測量的讀數可在電子顯示屏上直接讀取，不存在測量讀數誤。 4.并且還提供了rs485通信接口或者選擇藍牙傳輸，可與電腦直接進行數據通信完成對測量數據的自動采集和處理，再根據清晰、易懂的圖形，針對性的對機床進行調整。 WYLERBLUESYSTEM套裝 精密機床行業導軌幾何精度測量應用 測量導軌垂直度 精密機床行業導軌幾何精度測量應用 測量后，軟件直接計算出結果 精密機床行業導軌幾何精度測量應用 根據結果，可以快速的對機床進行調整

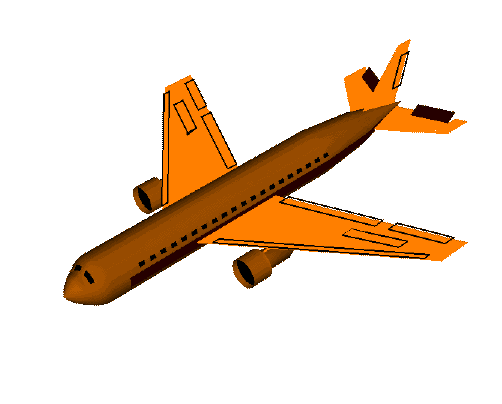

Roll：滾動

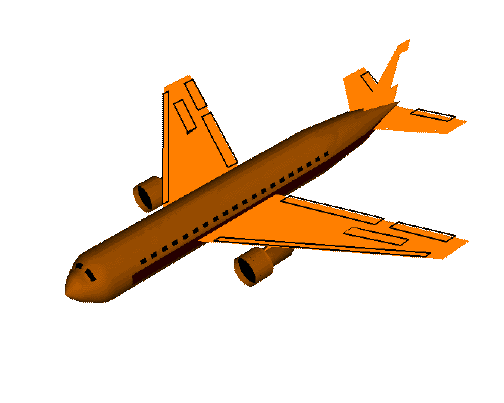

pitch：俯仰

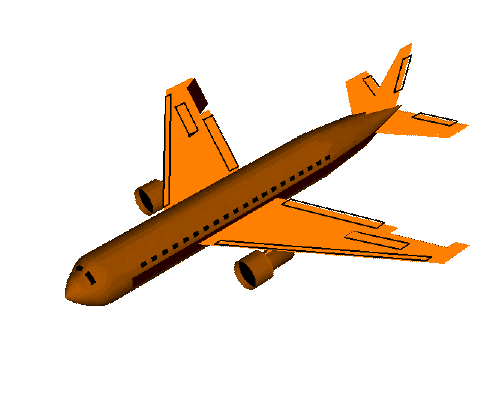

yaw：偏擺

?

?? ? ? ? ??

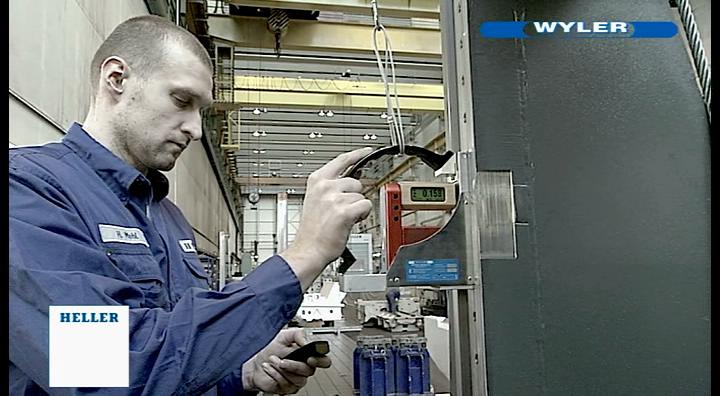

測量導軌垂直度?

測量后，軟件直接計算出結果

根據結果，可以快速的對機床進行調整
